LUMINARIA NUEVA PARA EL PALUDARIO

Bueno, pues ya va siendo hora de hacer unos cambios en la luminaria del paludario, la que tengo no iba mal, pero, primero, los leds, no estaban entregando toda la potencia que pueden dar y segundo, se encendían y apagaban de golpe y quiero hacerles efecto amanecer/anochecer. A parte voy a aprovechar y reorganizar enchufes y cableados desde un, llamamosle "panel de control". En ese panel tendremos todos los enchufes, las FA y la bomba de nebulización, y lo configuraremos todo con un controlador programable, el TC420.

EL CONTROLADOR

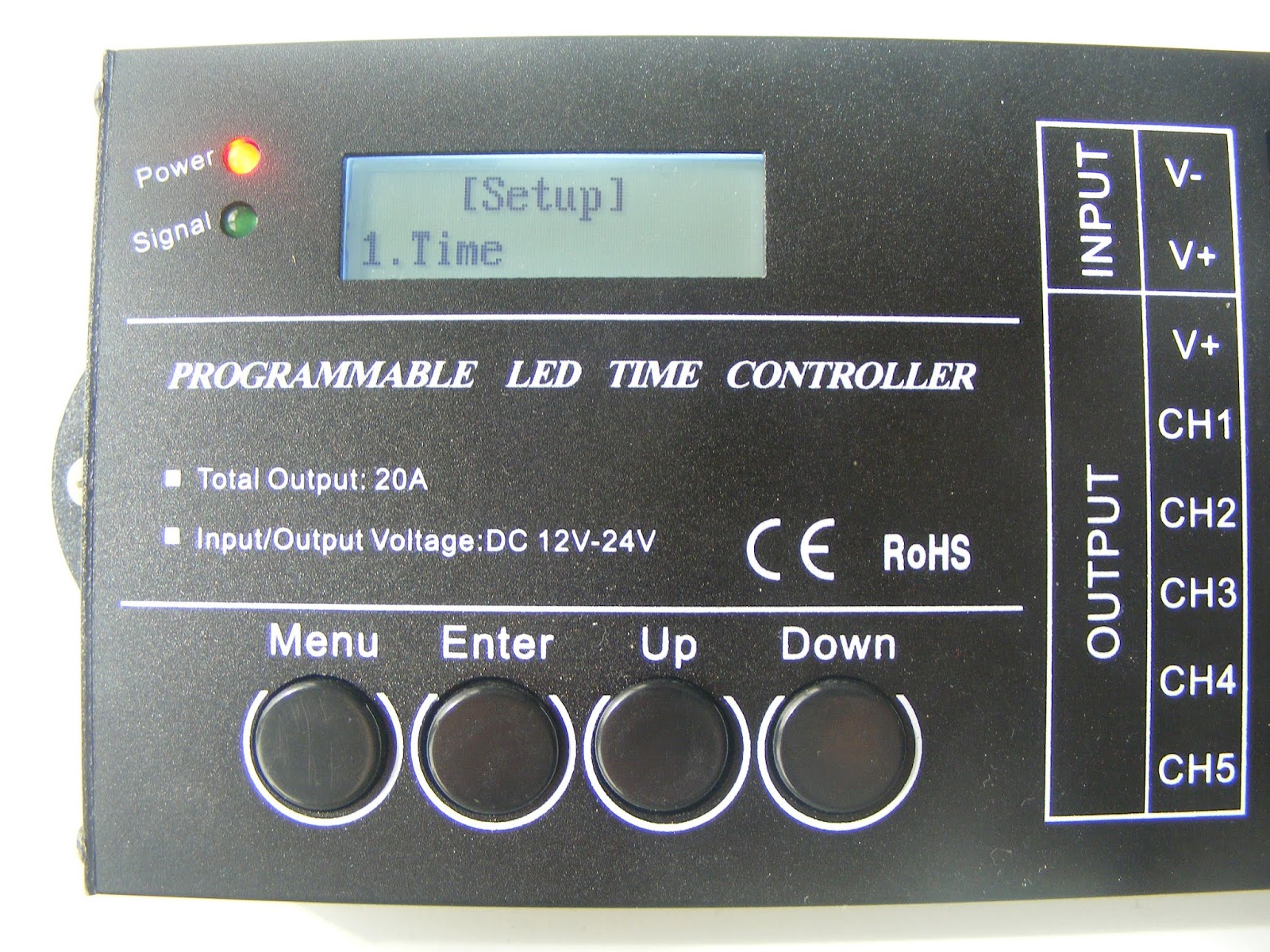

El TC420, es un programador de led de 5 canales independientes, la ficha técnica la puedes descargar de aquí, también te dejo el link a una web "no oficial". Maneja un máximo de 4A por canal (20A en total) y trabaja con tensiones de entre 12Vcc y 24Vcc, ajustando la salida por PWM (pulse-width modulation( Dependiendo de la tensión de nuestra FA, en mi caso 24Vcc, en la salida tendremos un tren de pulsos de 0Vcc o 24Vcc, con la variación del ancho de estos pulsos obtendremos la variación de intensidad de los leds.

TC420

TC420

El controlador lo puedes encontrar sobre los 20€. El modelo TC420 que se configura mediante cable USB, lo puedes encontrar AQUÍ y el TC421 que se configura por wifi, en este otro LINK.

LAMPARA

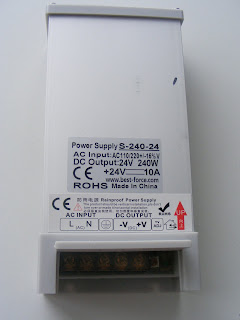

La lámpara la montaremos con 73 LEDs de 3W, con lo que nos salen 219W, lejos de la potencia total que entrega nuestra FA, que es de 240W (24V - 10A).  AQUÍ puedes encontrar la fuente de alimentación.

Fuente de Alimentación 24V

LED 3W con placa de PCB de 20mm

Vamos a usar leds de varias longitudes de onda, Blancos de 6500º kelvin, rojos, azules y e espectro total, con esto podremos abarcar todas las necesidades de nuestras plantas, AQUÍ tienes el enlace donde los he comprado. Los LEDs Blancos/Azules/espectro total, se alimentan con un rango de 3.2/3.6V y los rojos con un rango de tensión de 2.4/2.6V. Teniendo una FA de 24V y poniendo LEDs en serie, podemos tener líneas de LEDs Blancos/Azules/espectro total, de 7 unidades y de 10 unidades en el caso de los rojos.

Mi luminaria llevará una línea de 10 LEDs rojos (luego explicaré porqué) y 9 líneas de 7 LEDs Blancos/Azules/espectro total, el total de leds de cada color que utilizo es 10 LEDs Rojos, 20 azules, 38 blancos y 5 de espectro total. Contando que los LEDs blancos entregan 260 Lúmenes, los azules, 50, los rojos, 60 y los de espectro total, 90, nos va a salir una lámpara con un total de 11930 lúmenes.

Nuestro controlador tiene 5 canales, vamos a usar cuatro de ellos para controlar la luminaria y con el quinto controlaremos la bomba de nebulización para el riego.  Aprovecharemos también el canal 4, para controlar una pequeña tira de LEDs de un acuarito de killis que tengo.

La distribución de las líneas de los LEDs está así:

• CANAL 1 = Línea 1 (7 LEDs)+ Línea 2 (7 LEDs)+ Línea 3 (7 LEDs)

• CANAL 2 = Línea 1 (7 LEDs)+ Línea 2 (7 LEDs)+ Línea 3 (7 LEDs)

• CANAL 3 = Línea 1 (10 LEDs rojos)

• CANAL 4 = Línea 1 (7 LEDs)+ Línea 2 (7 LEDs)+ Línea 3 (7 LEDs) + Tira LEDs

• CANAL 5 = Temporizaremos un relé para control del nebulizador

El plano de nuestra luminaria quedara como la imagen de a continuación. Los leds marcados como B son los blancos 6500º, los leds marcados como R, son los rojos, los marcados como A, son los azules y los marcados con T, son los de espectro total.

Distribución de los LEDs

Luminaria acabada

PANEL DE CONTROL

Para tener todo más accesible, voy a ir colocando todos los mecanismos sujetos en una madera y luego la colgare  con unas alcayatas dentro de la mesa del paludario. Así, lo tengo todo a mano y si tengo que modificar alguna programación, tengo acceso a todo.

 FOTO PANEL DE CONTROL ACABADO

PROGRAMACIÓN TC420

Para empezar, pasamos los archivos que vienen en el CD a una carpeta de nuestro ordenador, no hace falta instalar nada, el programa es portable. Alimentamos nuestro controlador, lo conectamos mediante el cable USB a nuestro PC y ejecutamos el archivo PLed. Se nos abrirá una pestaña como la imagen de abajo, vamos a la pestaña de documento nuevo de la parte superior izquierda y pinchamos en ella. Al pinchar, se nos  abrirá otra ventana, esta ya es la ventana en la que empezaremos nuestra programación. Pondremos el nombre que queramos, elegiremos el tipo de controlador que tenemos, en mi caso el TC420 y luego, pondremos los canales que vayamos a usar, en mi caso los 5.

Una vez aceptado, vamos a la parte donde pone “Modelist· y pinchamos en el primer icono, te aparecerá el nombre “New Mode File”, con esto, abriremos un modo de programación nuevo.

En el recuadro de debajo se nos creará un modo de programación que estará sombreado en azul, que se llama “Mode_1”.

Si pinchamos en él dos veces, podremos ponerle el nombre que queramos, esto sirve para que si tienes varios modos de programación en el TC420, saldrán sus nombres y podrás distinguirlos. Es mejor poner nombres cortos, si no, luego no se ven completos en el LCD del controlador.

Ahora movemos el cursor a la primera celda, justo debajo de “StepNo” y pinchamos dos veces, con lo que abrirá la ventana donde ya podremos ir poniendo las horas y los % a los que queremos que se enciendan nuestros leds.

Damos a “Add”, nos creará la primera fila horaria, con la hora 00:01 y ya nos dejara modificar los parámetros de “Time” donde pondremos la hora, luego los canales, en los recuadros podréis poner el tanto por ciento a los que queréis que enciendan los leds. Aquí hay una selección que podemos cambiar, el botón "FADE", si lo dejamos en "FADE va variando la intensidad entre los dos intervalos de tiempo elegidos en pasos de 1%, que es lo que usaremos para hacer los efectos de amanecer y anochecer, si pinchas en él, cambiará a "JUMP" y en este modo, directamente pasa del valor anterior al siguiente de una vez. En el modo “JUMP” se nos marcara el % en color rojo.

Una vez modifiquemos los valores, damos otra vez a “Add”, la configuración que hemos preparado, saldrá en la primera fila horaria y ahora aparecerá una segunda que podremos  modificar.

Crearemos cualquier línea que necesitemos, si queremos modificar cualquiera de las creadas, solo tendremos que navegar por ellas, con el botón “Prev” o “Next”, podemos borrar la línea con el “Delete” o cerrar la programación con el “Close”.

En mi programación voy a crear 2 "modos" de iluminación, un modo "Diario", en el que haga la simulación de iluminación de un día completo y un modo "ON", en el que estén todos los canales encendidos a la vez, por si quiero encender la luz, antes o después de los horarios que estén programados en el modo "DIARIO", unas imágenes valen más que mil palabras..

• MODO DIARIO

Para simular el crepúsculo (el crepúsculo y el ocaso se caracterizan por tonos de luz rojos) mi lámpara va a ir encendiendo a partir del las 10:30 el canal 3 (canal de rojos) desde el 0% hasta el 50% y el 1,2 y 4 hasta el 20%, de esta forma tenemos un encendido de luminaria con predominancia de luz roja, aquí está la explicación de porque pongo una línea de solo leds rojos. A partir de las 11:00, seguirá encendiéndose todo hasta el 100%, a las 12:30 ya tendremos nuestra luminaria al 100% de capacidad. De 14:00 a 14:03, hago funcionar el canal 5 (la bomba de riego), sin apagar ninguno de los otros. Los canales 1, 2, 3 y 4 van a estar encendidos al 100% hasta las 19:00. Para simular el atardecer, todos los canales, van a ir apagándose hasta las 20:30, los canales 1, 2 y 4 hasta apagarse hasta el 20% y el canal 3 (canal de rojos) hasta el 50%. Y ya, para acabar, solo nos queda simular el ocaso, y para eso, desde las 20:30 hasta las 21:00, iremos disminuyendo todos los canales hasta tener la luminaria apagada completamente. De 21:00 a 21:03 encenderemos de nuevo el canal 5, para hacer un último riego antes de dejar en paz a los pobres bitxos ;))).

1. Crepúsculo = Canal 3 del 0% al 50% y 1, 2, y 4 hasta el 20%  (de 10:30 a 11:00 horas)
2. Amanecer = Todos los canales hasta el 100% (11:00 a 12:30)
3. Día =  Todos los canales encendidos al 100% (12:30 hasta 19:00)
4. Atardecer = Canal 3 del 100% al 50% y 1,2 y 4 del 100% hasta el 20% (19:00 a 20:30)
5. Ocaso = Todos los canales hasta el 0% (20:30 a 21:00)

• MODO ON

Modo "ON"

Este modo es bien sencillo, a cualquier hora, tendremos encendidos los cuatro canales de iluminación al 100%.

PASOS FINALES

Una vez hecha la programación, podemos hacer pruebas sin montar toda la parafernalia, con el controlador enchufado, le ponemos tiras de led a las salidas, elegimos uno de los modos que tengamos, marcamos en la opción "PlaySpeed" el cuadradito de 256, luego la opción "LOOP" y le damos al play que esta al lado del relojito. El controlador simulara la programación que hemos creado pero mucho más rápido, así, podremos ver toda la programación diaria en un par de minutos y ver si funciona todo como queremos.

Ahora hay que pasar la programación al controlador, bien fácil, pinchamos en el nombre del modo que tengamos y le damos al cuarto icono, el que esta al lado del disquette y es una flecha gordita mirando hacia abajo, si hay más de un modo se pasaran todos, uno detrás de otro. Cuando pinchemos, nuestro controlador pitara y debajo de la pantalla de programación aparecerá una barra de progresión. Una vez acabe de bajar ese modo, podremos hacer lo mismo, con los demás modos que hayamos creado.

CONFIGURACIÓN EN EL CONTROLADOR

Una vez esté todo montado en su sitio y enchufado, en la pantalla del controlador podremos ver ésto:

Podremos ver la fecha y la hora, intercalándose, se ve también el "modo" activo y el "MENÚ". Dentro del menú hay 3 submenus: Mode, Setup y Run. Para poder movernos entre menus, usaremos los botones "UP" y "Down" y para entrar en ellos "ENTER" y una vez modificamos lo que necesitamos, salimos otra vez con la tecla "ENTER" y los cambios quedaran grabados.

• El submenú  "MODE" nos permite cambiar entre los modos que hemos creado y elegirlos. Nos movemos entre los modos hasta que encuentres el que quieras utilizar.

"MODE"

• El submenú "SETUP" nos permitirá modificar la fecha y la hora y el sonido, el sonido es simplemente los pitidos que hace cuando aprietas un botón.

• El submenú "RUN" hay que modificar su valor de off a "ON", de esta forma dejaremos el controlador con funcionamiento automático.

Una vez hecho ésto, salimos fuera con la tecla "MENÚ" y dejamos que el aparatito  haga su trabajo.

Aquí podemos ver un vídeo (no es de muy buena calidad, sorry), en el que la luminaria hace la simulación de iluminación diaria en 1 minuto.

BOMBA DE RIEGO

El sistema de riego es por nebulización, consta de una bomba de cafetera de 15 bares de presión reciclada de una cafetera que tiraron a la basura, si la compras por unos 25€ puedes tenerla, unas boquillas de nebulización y tubería negra de riego por goteo.. Ahora voy a añadir un relé de estado solido, el SSR-40DA 40A, es un relé que controla un rango de tensión de entrada de entre 3-32 V DC y de salida de entre 24-380 V AC. De esta forma puedo controla un mecanismo que funciona a 220V de alterna, con los 24V de continua que me da el controlador en su salida 5.

Boquillas de nebulización y tubería de riego por goteo

Bomba de 15 bares y Relé de estado solido

La bomba de cafetera la puedes encontrar AQUÍ.
Las boquillas en este otro ENLACE.
El relé de estado solido AQUÍ.
Tubería de riego, puedes verlo AQUI.
